13851564293/13952473105
产品特性:材料特性
● 不溶于水,且常温时稳定
● 可耐切磨工序水洗
● 钢化时可去除干净
● 操作便捷
● 环保高效
大板可钢化LOW-E是镀膜之后,再做钢化二道加工工艺组成的产品。
一:平整度差
由于LOW-E膜面和玻璃面的吸热率不同,导致加热不均匀,所以平整度差。
二:生产效率低、能耗高:
LOW-E膜反射红外线,使得玻璃不易加热,在炉内停留时间长,能耗高,所以生产效率低。

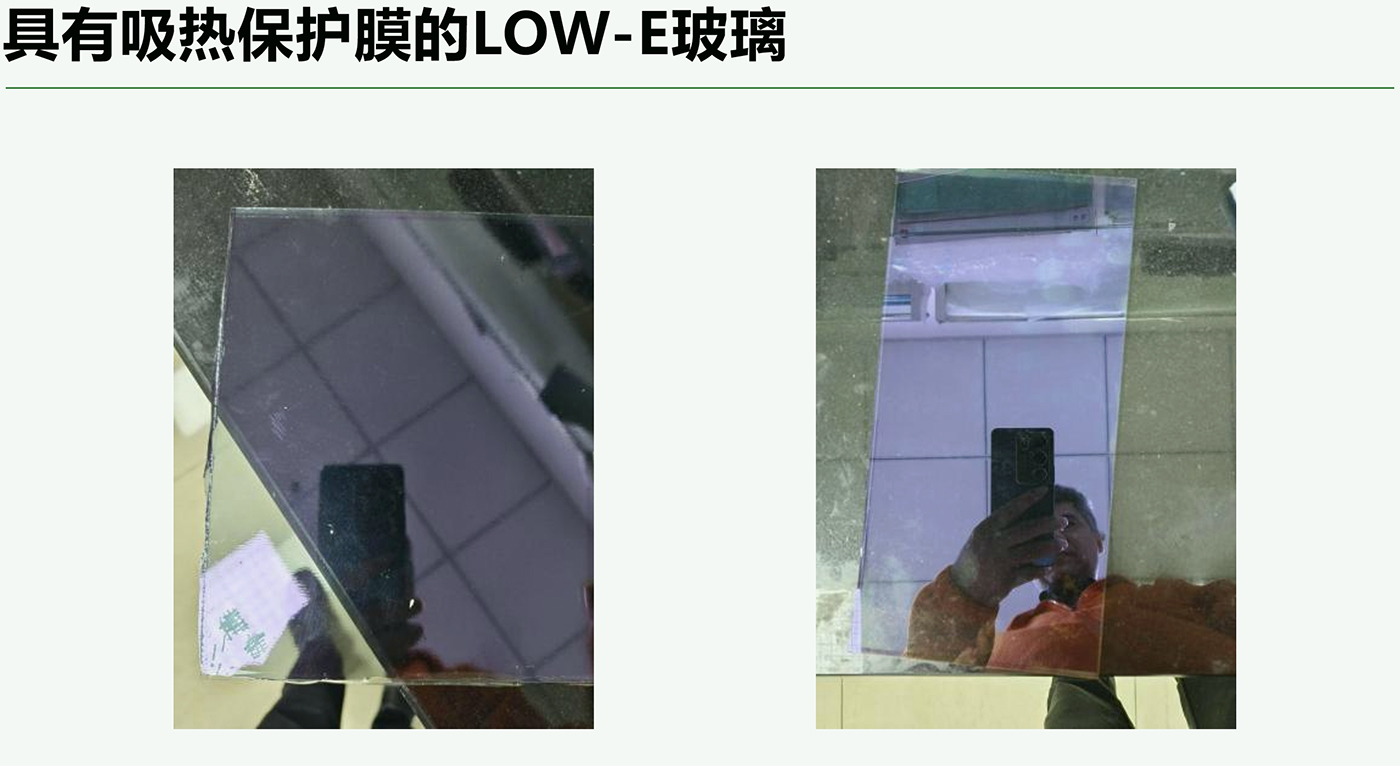

本产品是一种可用于可钢化大板LOW-E上的吸热及保护涂层,该膜层主要为高分子聚合物 ,可以用于保护低辐射的玻璃镀膜层, 防止膜层氧化损伤 ,缩短钢化时间 ,且改善膜玻的钢后外观。
涂料类型: UV光固化有机聚合物涂料
主要成分 | 丙烯酸酯预聚物 |
外观 | 无色透明液体 |
液体比重 | 1.03±0.3 |
粘度(25℃,mPa.s) | 100-300 |
固体含量 | 99±1% |
涂料类型: UV光固化有机聚合物涂料
主要成分 | 丙烯酸酯预聚物 |
外观 | 无色透明液体 |
液体比重 | 1.03±0.3 |
粘度(25℃,mPa.s) | 100-300 |
固体含量 | 99±1% |
产品特性:设备技术参数
施工方式 | 单组份使用,辊涂涂布 |
干膜厚度 | 10-30um可调整 |
固化方式 | 涂布后先过LED灯,后过汞灯固化;LED灯 选用365nm或395nm波长LED灯,能量不 低于600mj/cm²,光强不低于 200mw/cm²,汞灯推荐使用高压汞灯,能量不低于800mj/cm²,光强不低于 200mw/cm² |
去除方式 | 高温钢化(500-700℃) |

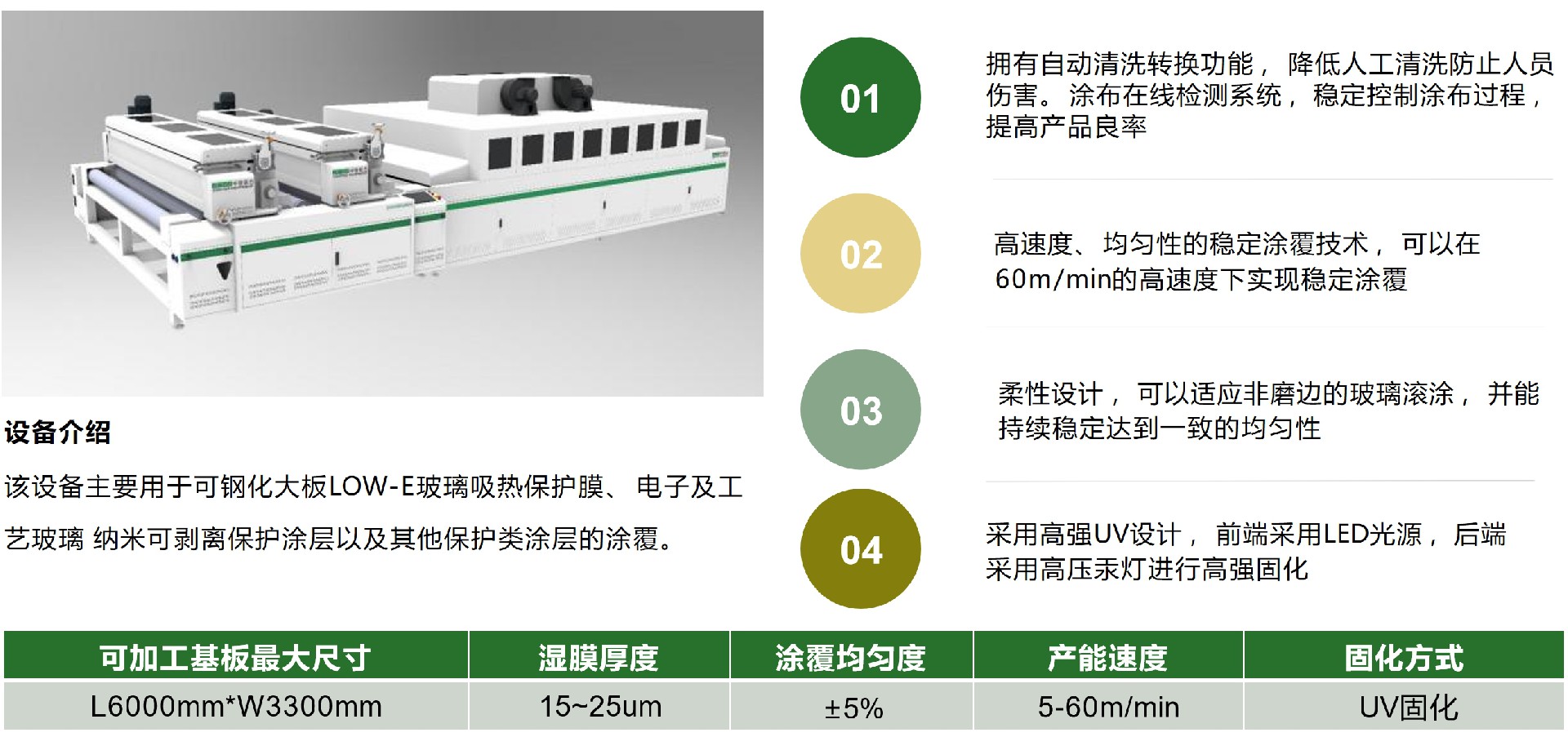

可钢化大板LOW-E玻璃吸热保护涂层生产线
